EHW-1型無(wú)機(jī)充填料是A、B雙組份無(wú)機(jī)超高水充填料?？蓱?yīng)用于煤炭行業(yè)巷旁充填支護(hù)、尾巷和工作面內(nèi)巷道充填,采空區(qū)堵漏滅火、阻燃、井巷壁后充填支護(hù)等該種材料與傳統(tǒng)的水泥混凝土相比，可以成本低、施工速度快、凝固時(shí)間和強(qiáng)度可調(diào)等優(yōu)點(diǎn)。

一、產(chǎn)品特性

1、充填體含水率高，用無(wú)機(jī)充填料進(jìn)行充填所形成的充填體體積含水率高達(dá)80%—90%，井下充填1立方米空間體積的固化材料用量范圍為150kg—180kg。

2、凝固速度快，組成無(wú)機(jī)充填料的甲、乙兩種漿液混合后5—30分鐘以內(nèi)完成初凝。

3、早期強(qiáng)度高，增長(zhǎng)速度快。各齡期的強(qiáng)度可為：

1d           ≥0.35MPa；

3d           ≥0.80MPa；

7d           ≥1.10MPa；

28d         ≥1.20MPa；

4、泵送性能好。甲、乙兩種材料的漿液混合前可達(dá)24小時(shí)以內(nèi)不凝固、不結(jié)底。

5、充填體具有較高的殘余強(qiáng)度和良好的“恒阻”特性。

6、無(wú)機(jī)充填料本身無(wú)毒、無(wú)害、腐蝕性小。

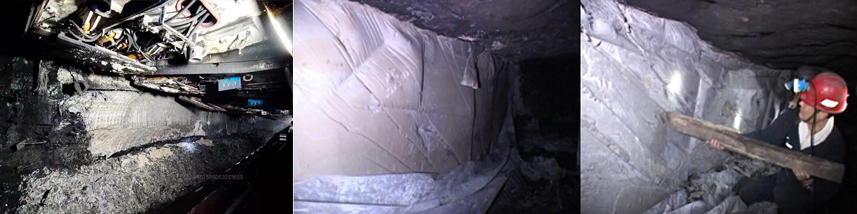

二、現(xiàn)場(chǎng)應(yīng)用

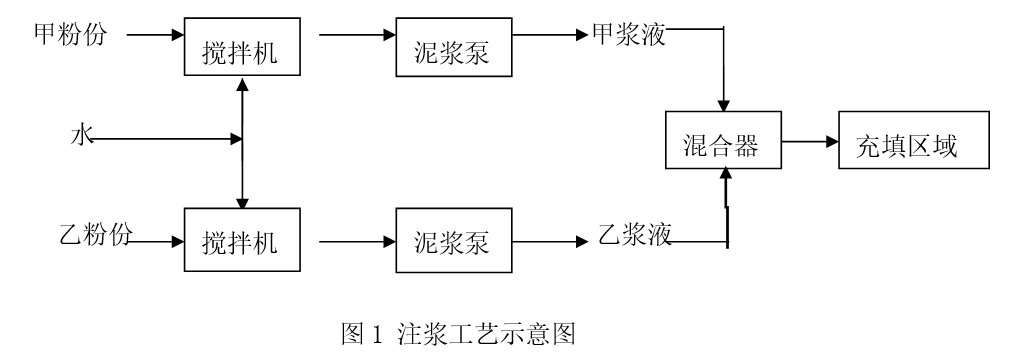

EHW-1型無(wú)機(jī)充填料在工業(yè)上的使用工藝主要分：甲、乙兩種粉料分別制漿、漿液輸送和充填成型。具體操作工藝流程圖如下：

使用工藝如下圖示意：

圖例
